パチンコ役物は、プレイヤーの視線を集める演出部品として意匠品質が厳しく問われる一方、動作機構（ギア・軸受・センサー）の精度も要求される複合部品です。Nsightは、意匠検査・機械部検査・動作検査の3軸を単一パートナーで統合実装するソリューションを提供しています。
検査対象と検出内容
意匠品質検査
メッキ面の傷・ムラ・剥離、塗装部の色ムラ・ダレ、透明部の気泡・クラック、LED発光の色温度・輝度ムラ
機械部品検査
ギアの歯欠け・バリ、軸受の偏芯・挿入不良、モーター取付位置精度、ネジ締結部の脱落
組立・動作検査
動作ストロークの正確性、停止位置の再現性、異音・振動、LED点灯タイミング
役物検査が難しい理由
役物は、外装の意匠要素（メッキ・塗装・装飾）と、内部の機械機構（ギア・軸受・モーター）、組立後の動作再現性という3種類の評価軸を1部品で同時に満たす必要があります。従来は軸ごとに異なる検査装置を導入する必要があり、データ統合や責任分界の問題が生じていました。
Nsightの解決アプローチ：3ステーション統合構成
| ステーション | 担当 | 撮像構成 |
|---|---|---|
| S1: 意匠検査 | 外装メッキ・塗装・透明部 | 回転台で6〜8方向撮像 |
| S2: 機械部検査 | 内部機構・軸受・ギア | 分解状態で3〜5方向 |
| S3: 動作検査 | 組立後の動作再現性 | 動作中連続撮像 |
各ステーションは独立稼働しつつ、判定結果は共通のトレーサビリティDBに統合。ワーク1個の全評価軸のエビデンスが一元管理されます。
意匠判定の「主観」をAIで再現する仕組み

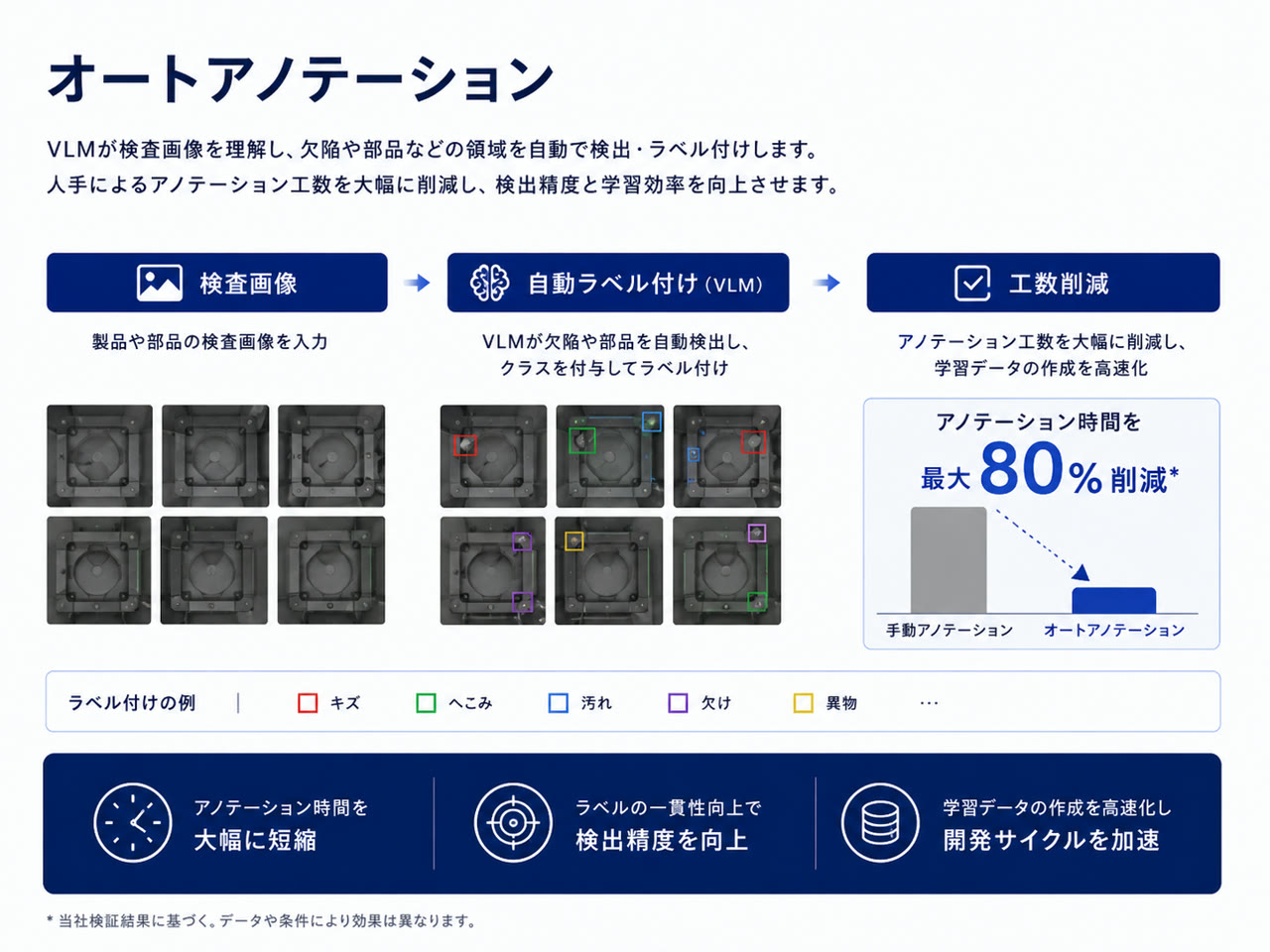

メッキ面の微細傷や塗装のムラは、熟練検査員が「経験則での違和感」として判定している領域です。Nsightは、熟練検査員の判定結果（OK / 要確認 / NG）を教師データとしてVLMに学習させ、人が判定した境界線を再現します。完全代替ではなく、明らかに OK・NG のものをAIが判定、グレーゾーンは検査員の再確認に回す運用を推奨しています。
精度が出やすい条件・出にくい条件
精度が出やすい
- 熟練検査員と判定基準のすり合わせができる
- 意匠・機械・動作で別々の撮像条件を用意できる
- 回転ステージ・多方向撮像のスペースが確保できる
- PLCから動作指令と同期したカメラトリガが取れる
出にくい
- 検査員判定がOKとNGで人により変わる
- 単一撮像条件で全要素を見ようとする
- 役物の動作が毎回ランダムに変化する
- 撮像時の温度変化が激しい環境
段階的導入アプローチ
- フェーズ1：意匠検査のみAI化（2〜3ヶ月）：最も検査員工数が集中する部分から
- フェーズ2：機械部検査追加（2〜3ヶ月）：意匠検査運用安定後に拡張
- フェーズ3：動作検査統合（2〜3ヶ月）：3軸統合型の完成
導入費用・期間の目安
3ステーション構成で4,000〜8,000万円、導入期間6〜9ヶ月。段階的導入なら初期投資を抑えられます。補助金活用で初期投資の1/2〜2/3を抑制可能。
Nsightが選ばれる理由
- 元キーエンス画像処理部門エンジニアの現場知見：技術顧問がキーエンス画像処理事業部で開発エンジニアとして従事していた経験
- VLMを活用した少量NGサンプル対応：機種入替直後の希少不良データも補完
- ブラウザ学習UI：現場オペレーターが機種追加対応、エンジニア派遣不要
- AOI併用設計への対応：既存設備を活かした段階的移行
- パチンコ業界の短サイクルに合わせた機種切替ゼロ化：詳しくはこちら
- NVIDIA Inception Program採択：Jetson系エッジAIの最新技術に継続キャッチアップ
相談のステップ
- サンプル画像での簡易検証（無料）：部品画像数枚からの事前検証
- 現場ヒアリング：貴社の生産体制・検査課題の詳細把握
- PoC提案：撮像設計・精度目標を含む具体提案
- 本番設計・補助金申請：ものづくり補助金・事業再構築補助金の申請支援
- 実装・本稼働：PLC連携・現場教育を含む一貫支援
よくある質問
意匠検査と機械部検査は1ステーションに統合できますか？
対象ワークの分解・組立工程によりますが、単純な役物なら統合可能です。複雑な役物は3ステーション分離が現実的です。Nsightで検証した上で構成を提案します。
メッキ面の微細傷検出の限界はどれくらいですか？
撮像条件が適切なら0.1mm以下の傷も検出可能です。偏光照明と多角度撮像の組合せが精度の決め手となります。
熟練検査員の「主観判定」をAIで扱えますか？
扱えます。熟練検査員のOK / 要確認 / NG判定結果をVLMが学習し、人が判定した境界線を再現します。明らかなOK・NGはAI、グレーゾーンは人という棲み分け運用を推奨します。
動作検査の時間はどれくらいかかりますか？
1動作あたり数秒〜十数秒。複数の動作パターンがある役物は、それぞれのパターンを順次検証します。
品種切替は頻繁ですが対応できますか？
VLM＋汎化モデル構成で品種切替工数を大幅削減できます。ブラウザ学習UIで現場オペレーターが対応可能です。
既存の検査設備を流用できますか？
撮像系は流用が難しいことが多いですが、搬送機構・PLC・ラインI/Fは流用可能なケースが多いです。現場調査で判断します。
