パチンコ前面枠 検査AI

パチンコ前面枠は、プレイヤーが最初に目にする大型意匠部品であり、ブランドイメージ直結の最重要検査対象です。Nsightは、700×450mmの大判サイズに凝縮されたメッキ・塗装・装飾部品・LEDの複合要素を、多カメラ同時撮像と層別検査で統合的に自動化するソリューションを提供しています。

検査対象と検出内容

従来手法で前面枠検査が難しかった理由

• 大判サイズ：単一カメラでの高解像度撮像が困難
• 素材多様性：メッキ・塗装・プラスチック・ガラス・金属が1部品に集約
• 機種依存要素：装飾パターン・ロゴ配置・LED位置が機種ごとに大幅変更
• 厳格基準：数mmの傷・0.5%の色差でも不良判定

Nsightの解決アプローチ：多カメラ＋層別検査

撮像方式

多カメラ同時撮像（または1カメラ分割撮影、ロボット搭載カメラ）から、生産量と品質要求のバランスで選定。月産数千台規模なら多カメラ同時撮像が標準的です。

素材別照明パス

• パス1：ドーム照明でメッキ・塗装の均一撮像
• パス2：同軸照明で鏡面部の反射ムラ検査
• パス3：偏光照明でプラスチック透明部の気泡・クラック
• パス4：LED点灯状態で発光部検査

層別検査の優先順位付け

全項目を同一精度で検査すると工数が膨大になります。Nsightは3層に分けてリソース配分を推奨します。

• 層1（最重要）：ブランド毀損直結項目（中央ロゴ、主要装飾メッキ）
• 層2（重要）：機能関連項目（LED点灯、組立ネジ締結）
• 層3（通常）：一般外観（全面微細傷・汚れ）

機種依存要素への VLM 対応

機種ごとの装飾パターン・ロゴの違いは、VLMによる意味照合で対応します。機種マスターテキスト（「ロゴA位置（X,Y）、色C5、サイズS」）を与えるだけでテンプレート登録なしに検査が可能。従来のマスター登録方式から脱却します。

精度が出やすい条件・出にくい条件

導入費用・期間の目安

撮像系の作り込みを含めて4,000〜8,000万円。導入期間は6〜9ヶ月。2〜3年での投資回収が現実的です。補助金活用で初期投資の1/2〜2/3を抑えられます。

Nsightが選ばれる理由

• 元キーエンス画像処理部門エンジニアの現場知見：技術顧問がキーエンス画像処理事業部で開発エンジニアとして従事していた経験
• VLMを活用した少量NGサンプル対応：機種入替直後の希少不良データも補完

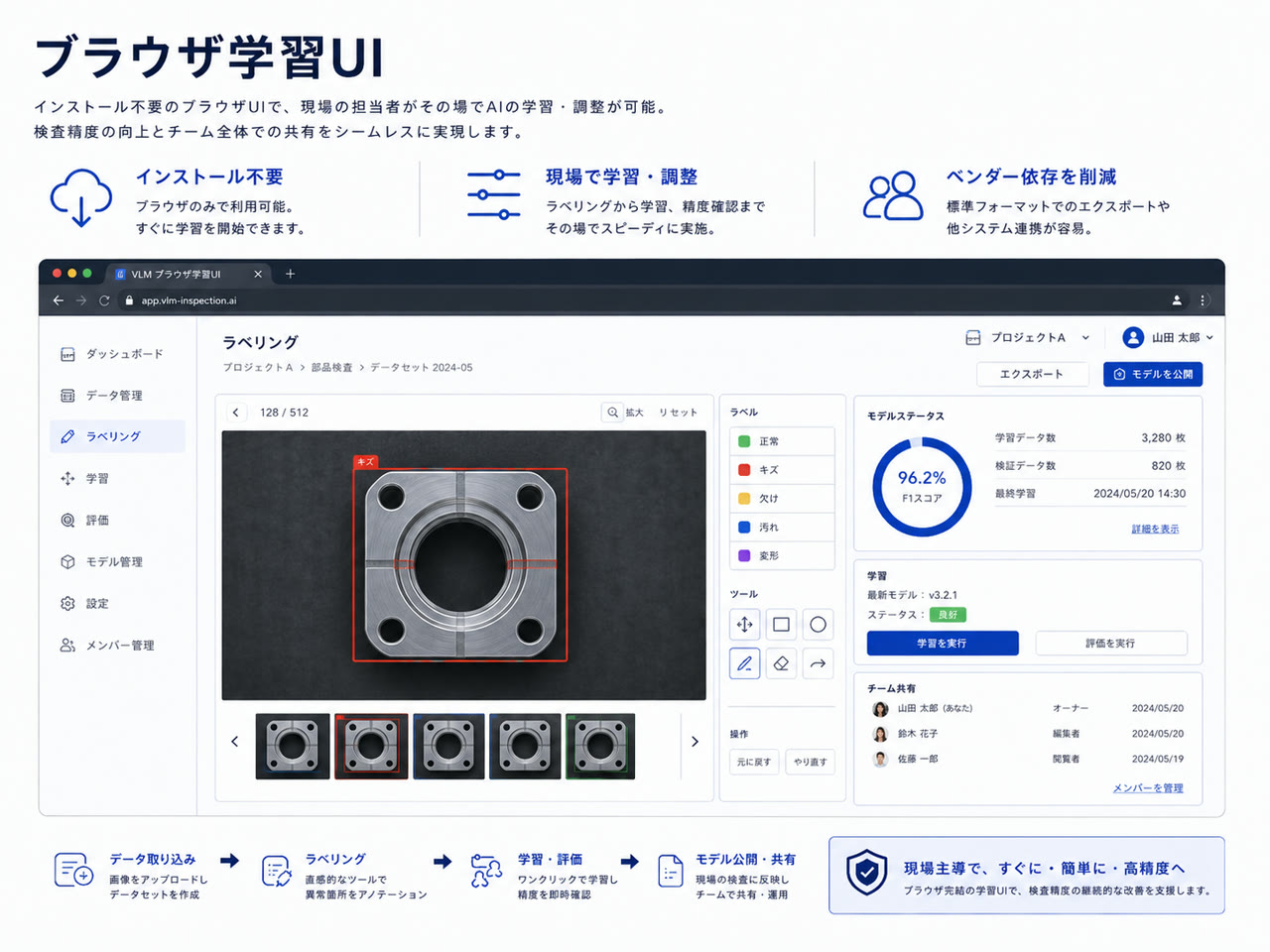

• ブラウザ学習UI：現場オペレーターが機種追加対応、エンジニア派遣不要
• AOI併用設計への対応：既存設備を活かした段階的移行
• パチンコ業界の短サイクルに合わせた機種切替ゼロ化：詳しくはこちら
• NVIDIA Inception Program採択：Jetson系エッジAIの最新技術に継続キャッチアップ

相談のステップ

1. サンプル画像での簡易検証（無料）：部品画像数枚からの事前検証
2. 現場ヒアリング：貴社の生産体制・検査課題の詳細把握
3. PoC提案：撮像設計・精度目標を含む具体提案
4. 本番設計・補助金申請：ものづくり補助金・事業再構築補助金の申請支援
5. 実装・本稼働：PLC連携・現場教育を含む一貫支援

よくある質問

700×450mmの大判対応はどう実現しますか？

多カメラ同時撮像または分割撮影方式で対応します。生産量・予算バランスで方式選定します。

機種ごとの装飾パターン違いはどう対応しますか？

VLMによる意味照合で、機種マスターテキストの変更だけで対応できます。テンプレート登録不要です。

LED発光部の検査はどう実装しますか？

LED点灯状態で専用撮像パスを設け、色温度・輝度・ムラを判定します。点灯タイミング制御が重要になります。

サイクルタイムはどれくらいですか？

多カメラ同時撮像方式で、1枠あたり30〜60秒が標準的です。

既存ラインに組み込めますか？

はい、検査ステーション追加の形で統合可能です。搬送機構・PLC連携は既存設備を流用できます。

PoCはどのくらいの期間でできますか？

撮像設計を含めて2〜3ヶ月。層1の項目から先行PoCする段階的アプローチを推奨します。
